柔性/ 刚性转子现场动平衡仪CB-7705R

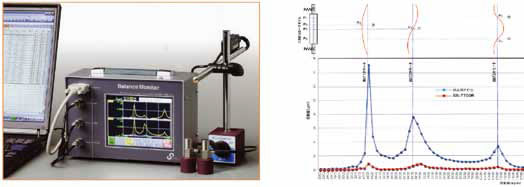

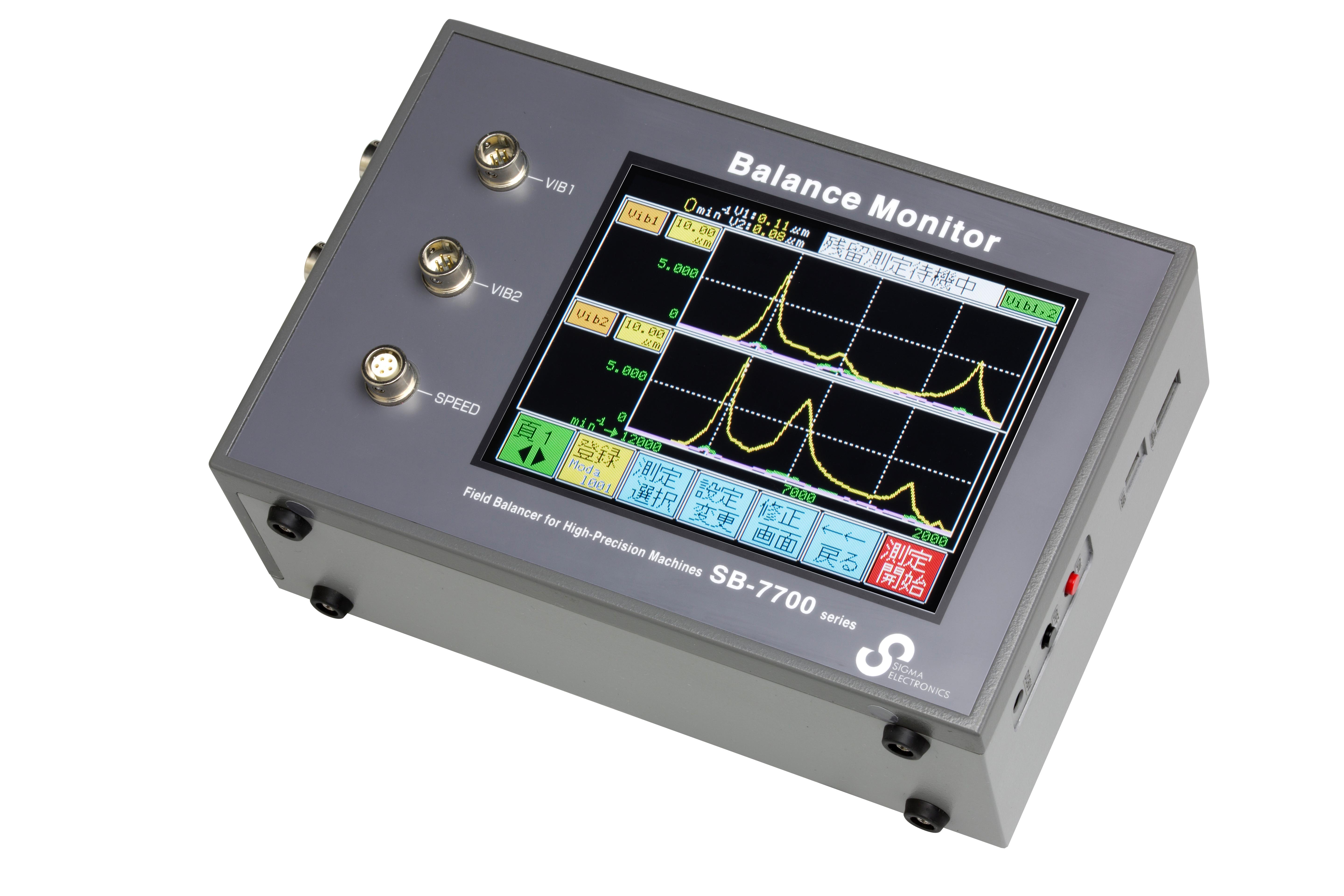

柔性/ 刚性转子现场动平衡仪CB-7705R产品图片:



  日本SIGMA 公司生产的刀具动平衡仪CB-7705R重6.7kg,可用于机床、 汽轮机、水轮机、离心机、风机、水泵等所有机械的柔性及刚性转子现场动平衡仪。具有升降过程中多转速、多面( 最多4 面) 转子平衡校正及预测功能,校正结果可保存及打印输出。它重量轻,携带方便,价格低廉,操作简单,是非常实用的现场动平衡仪
柔性/ 刚性转子现场动平衡仪CB-7705R特性简介:
● 具有谐波振动分析,FFT 分析和轴承诊断功能,不平衡振动分析和偏心补偿功能。
● 不平衡振动、相位和预测平衡结果图可立即显示。
● 可进行多次校正,直到满意为止。
● 操作者可将配重分散、集中,以尽可能小的配重达到最佳的平衡效果。
● 可任选极座标校正方式和分量校正方式。
● 大型液晶显示,中、日、英文菜单可选,操作筒单,仪器自动提示,一般人员都可使用。
● 校正结果可通过RS-232 接口,传到计算机打印输出( 选购件)。

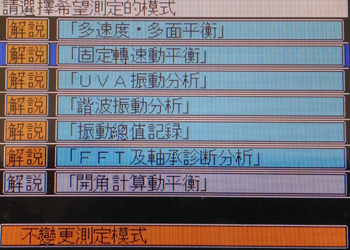

CB-7705动平衡仪测量仪功能:   CB-7705动平衡仪测量仪单面校正画面:


1、多面多速度平衡校正功能介绍:可以做柔性体转子的平衡校正,解决共 振问题
2、固定转速动平衡仪校正:在固定转速下进行平衡校正,一般多用于刚性转子的动平衡仪校正

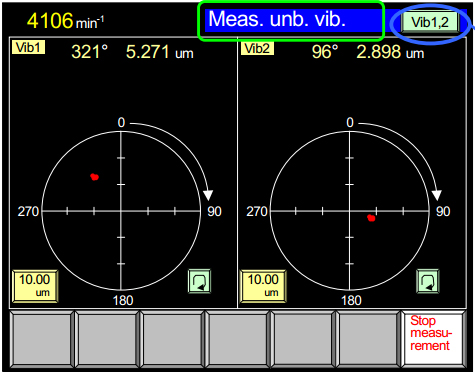

3、UVA动振动分析功能:可以实时分析转子在旋转时的相位角度和振动大小。



不平衡量的位置和剩余不平衡量的质量:(如上图:21度的地方有1.381g不平衡量。(在这个地方我们可以增加(或者在201度的地方减去1.381g

CB-7705动平衡仪测量仪的剩余不平衡量可以精确到0.01mg





上图:

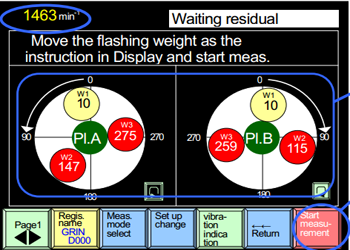

CB-7705动平衡仪测量仪同时测量2面的合成计算
CB-7705动平衡仪测量仪可以同时测量1-4面的动平衡仪校正



上图:
CB-7705动平衡仪测量仪可以根据客户的实际情况(针对转子上有平衡孔)自定仪平衡孔位,方便我们更好的配置





柔性/ 刚性转子现场动平衡仪CB-7705R高精度振动传感器
柔性/ 刚性转子现场动平衡仪CB-7705R极高的光电转速传感器
柔性/ 刚性转子现场动平衡仪CB-7705R高档精美的外包装



CB-7705动平衡仪测量仪麿床平衡校正   CB-7705动平衡仪测量仪多面多速度校正状态

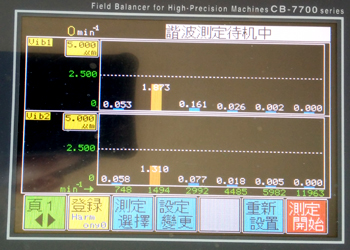

CB-7705动平衡仪测量仪CB-7705谐波分析   CB-7705动平衡仪测量仪UVA不平衡分析功能



柔性/ 刚性转子现场动平衡仪CB-7705R性能指标:
● 测量范围:
振动范围: 0.001 ~ 999μm ( 在6000RPM 转速)
转 速: 600 ~ 61,000
● 分 辩 率:
振动位移: ±0.001μm
转 速: ±1RPM
● 校 正 面: 1 ~ 4 面,多面校正,极坐标/ 分量方法,增加/ 减少,可分解到3 ~ 99( 可任意选择 )。
● 显 示 屏: TFT 液晶显示( 角度、振动位移、转速、测试结果、预测曲线)
● 电 源: 220V±10%,50/60Hz,7VA + 25%
● 环境条件: 5 ~ 40 度,20 ~ 80% RH
● 体积重量: 主机体积:215(W)×100(D)×155(H)mm,2kg
含仪器箱:385(W)×175(D)×295(H)mm,6.7kg

柔性/ 刚性转子现场动平衡仪CB-7705R 标准配置:

1.CB-7705 主机( 仪器箱) 一个
2. 振动探头( 含磁铁, 电缆) 一个
3. 转速探头 ( 含电缆) 一个
4. 磁铁支架 一个
5. AC 电源 一个
6. 圆形分度仪 一个
7. 原文使用说明书 一个
8. 中文使用说明书 一个

柔性/ 刚性转子现场动平衡仪CB-7705R客户名录:点击预览

产品彩页:柔性/ 刚性转子现场动平衡仪CB-7705R(单击打开)



日本西格玛现场动平衡仪CB-7705演示视频(建议wifi下观看)
